Indvendig scanning og digital dokumentation
Registrér eksisterende forhold med mobil LiDAR og få et sammenhængende 3D-datagrundlag til projektering, renovering, opmåling og teknisk dialog.
Send indvendigt projekt ›Få de eksisterende forhold samlet digitalt
Ved renovering og ombygning bruges der ofte betydelig tid på manuel opmåling og gentagne besøg. En indvendig scanning samler bygningens synlige geometri i ét digitalt datasæt, som kan gennemgås og måles efter besøget.
Eksisterende geometri
Rum, vægge, åbninger og bygningsdele registreres som et sammenhængende 3D-grundlag.
Mindre manuel opmåling
Data kan genbesøges digitalt og reducerer behovet for at vende tilbage efter enkelte manglende mål.
Bedre projektgrundlag
Rådgivere og tegnere får et visuelt og målbart grundlag til projektering og teknisk afklaring.
Komplet scanning af en lejlighed
Et praktisk testprojekt gennemført for at kvalitetssikre workflowet fra dataindsamling til bearbejdet punktsky, tekniske snit og kontrolmålinger.

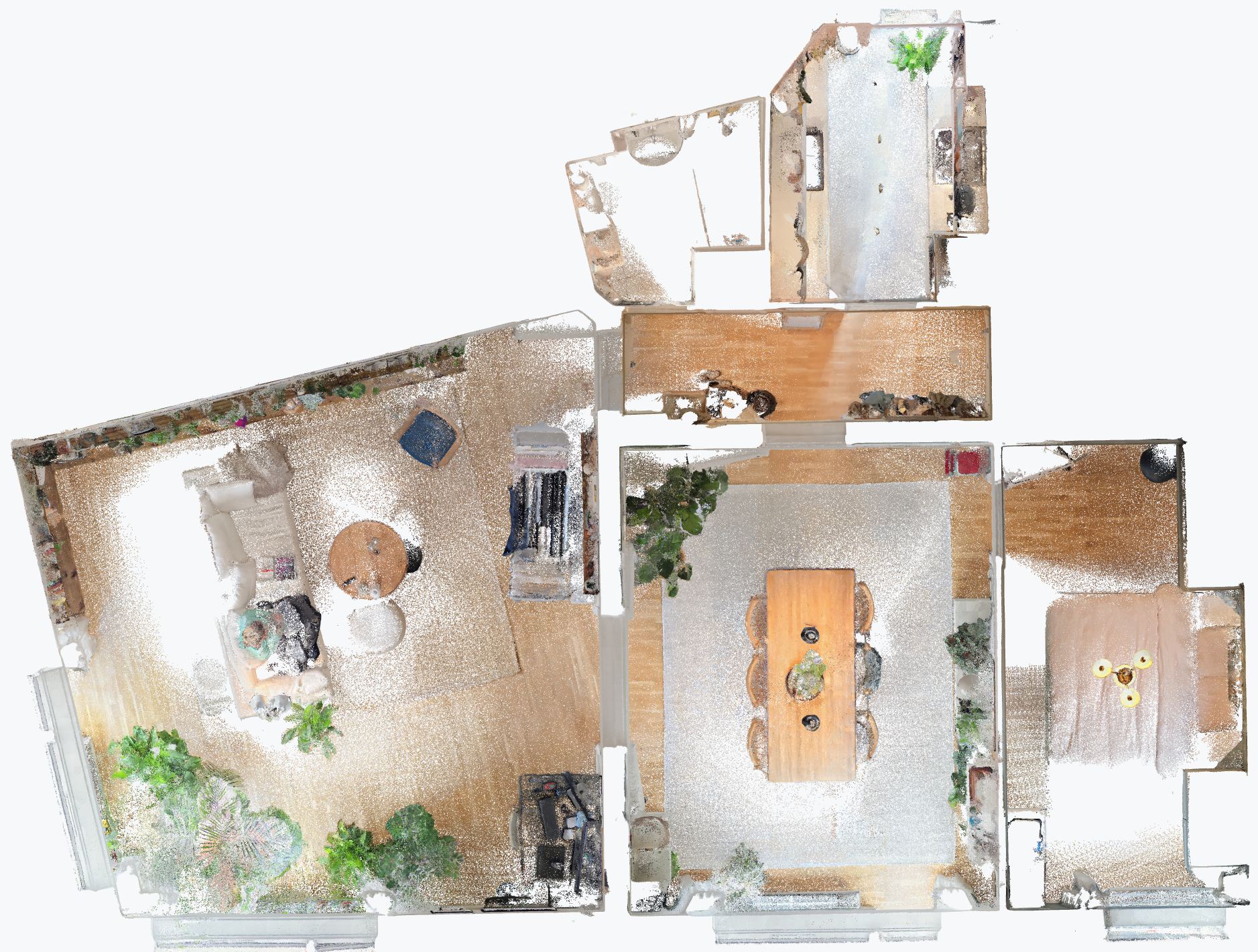

Fra rum til digital punktsky
Lejligheden er registreret med mobil LiDAR. Efter dataindsamlingen er punktskyen samlet, bearbejdet, renset og kontrolleret.
Testen viser, hvordan et almindeligt beboet areal kan registreres uden traditionel manuel opmåling af hvert enkelt rum.
- Sammenhængende registrering af hele lejligheden
- 3D-data til opmåling og videre bearbejdning
- Mulighed for tekniske snit gennem datasættet
- Kontrol mod fysiske mål
Se bygningens geometri fra flere retninger
Punktskyen kan beskæres og vises i snit, så vægge, rumforløb, højder og eksisterende geometri bliver lettere at aflæse og arbejde videre med.

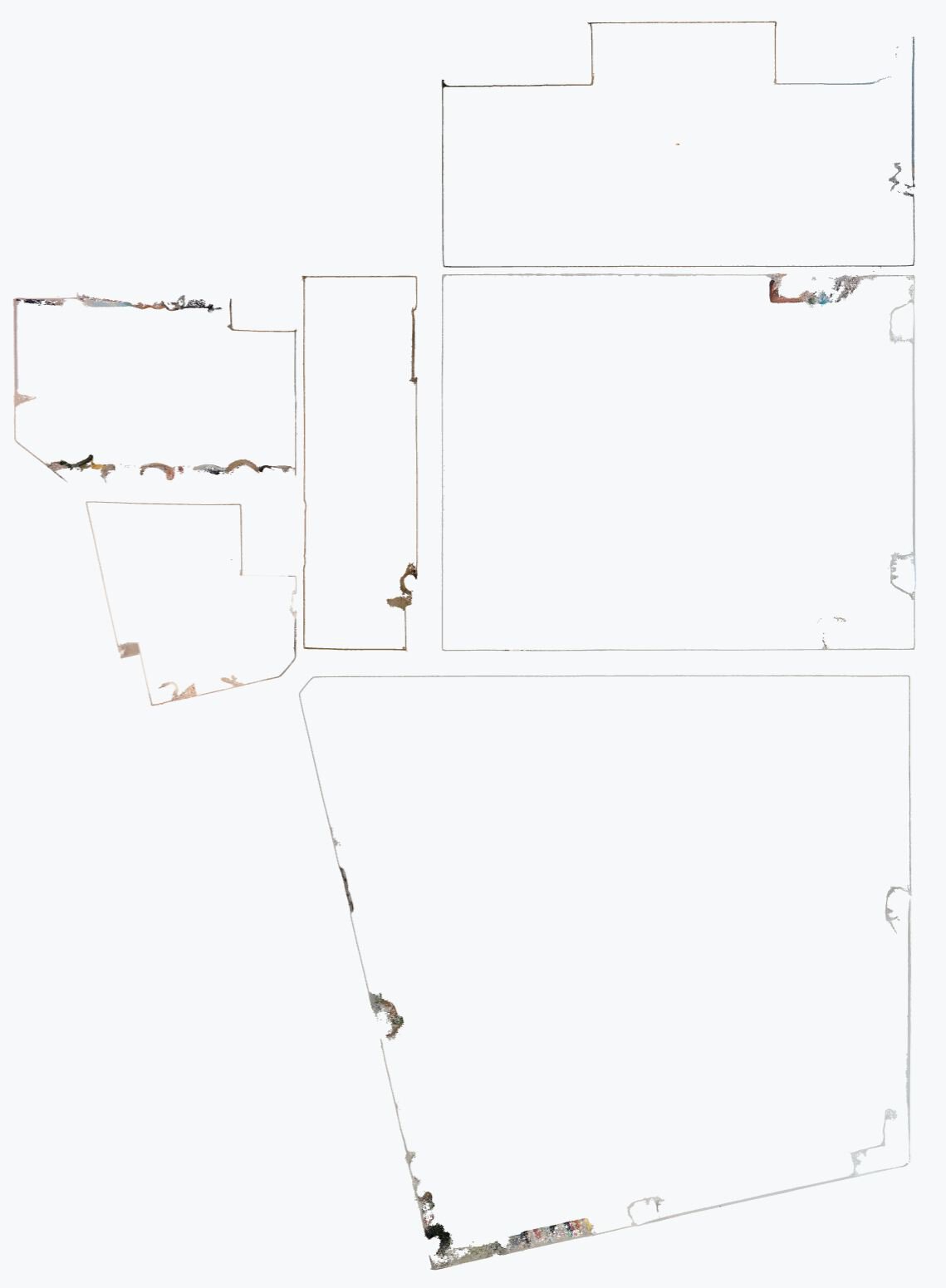

Horisontalt snit
Viser rummenes afgrænsning og den indvendige geometri set ovenfra.

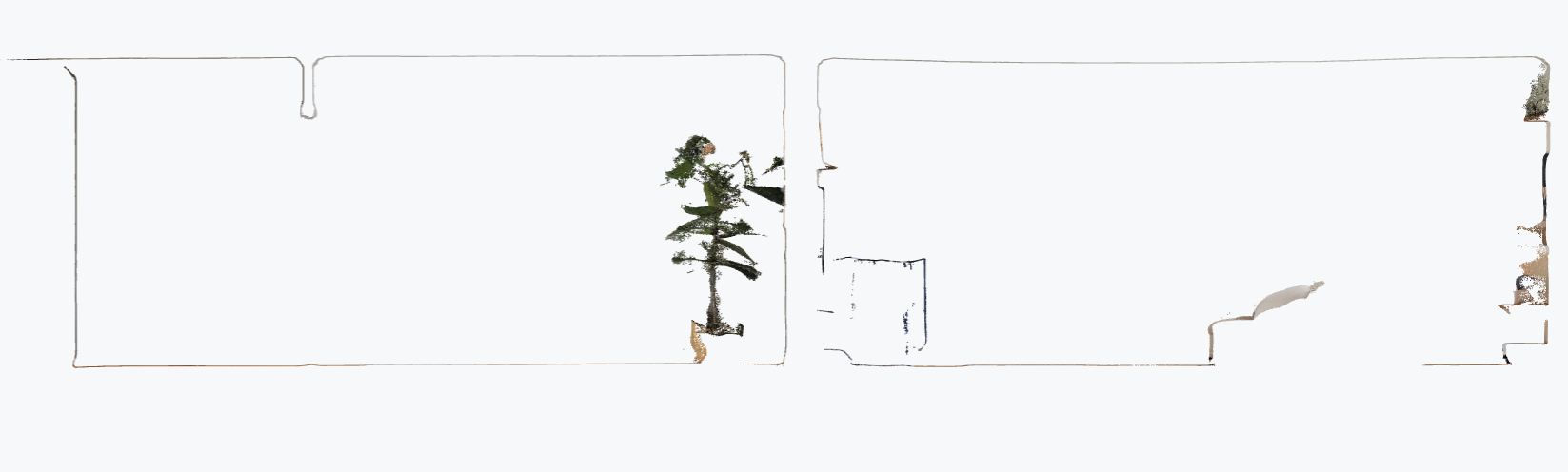

Længdesnit
Giver et tværgående blik gennem rum og bygningsdele og gør højder og forløb lettere at kontrollere.
Tværsnit
Et alternativt snit gennem datasættet, som kan bruges til at undersøge rumhøjder og geometri.

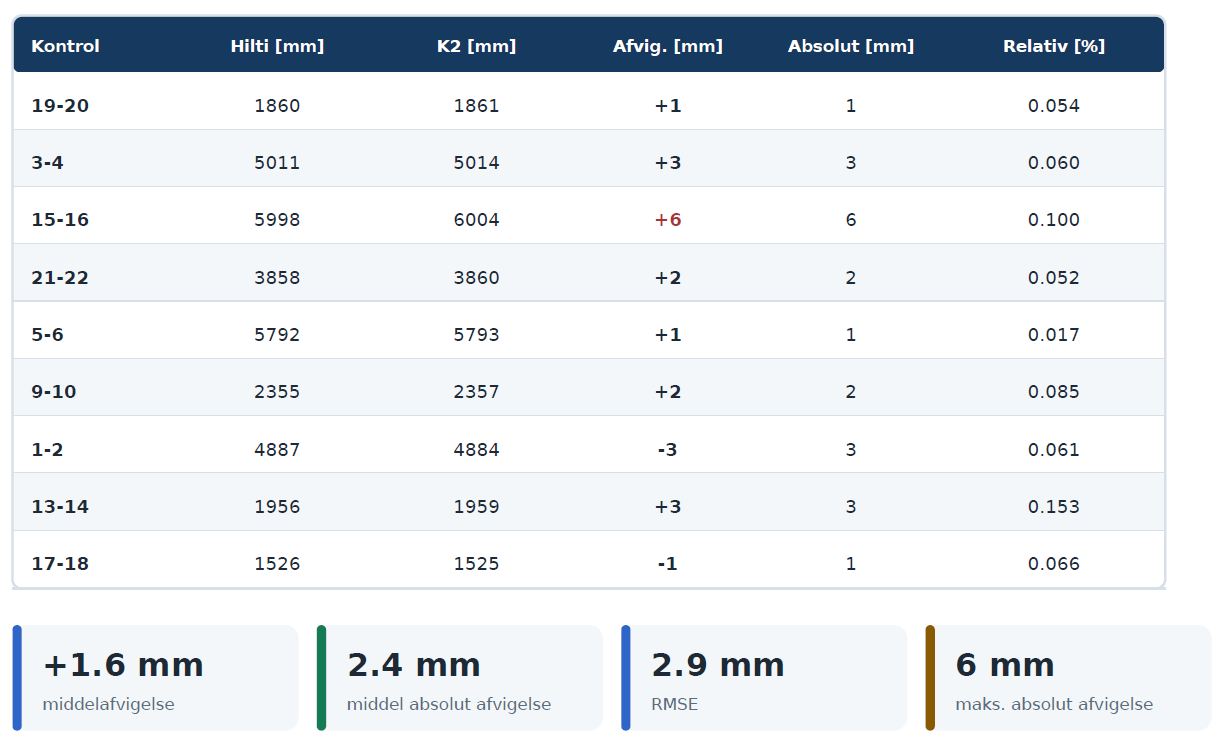

Kontrolleret mod fysiske mål
Som en del af testscanningen blev udvalgte afstande i punktskyen sammenholdt med fysiske kontrolmål i lejligheden.
Kontrollen giver et konkret billede af kvaliteten i netop dette testdatasæt og dokumenterer workflowet før brug på kundeprojekter.
Resultaterne gælder denne konkrete testscanning. Krav til præcision, kontrol og leverance aftales ud fra den enkelte opgave.
Hvad kan du få leveret?
Leverancen tilpasses projektets formål og den software eller arbejdsgang, materialet skal bruges videre i.
Punktsky
Renset indvendigt 3D-datasæt i aftalt format til opmåling, kontrol og videre teknisk bearbejdning.
Visninger og snit
3D-overblik, skærmbilleder og tekniske udtræk, som gør det lettere at forstå de eksisterende forhold.
Projektgrundlag
Digitalt underlag til rådgivere og tegnere, der skal arbejde videre med eksisterende byggeri i CAD- og BIM-workflows.
Hvornår giver indvendig scanning mening?
Indvendig scanning er særlig relevant, når eksisterende forhold skal forstås og bruges videre i et projekt.
Renovering
Dokumentation af eksisterende rum og forhold før renovering eller ombygning.
Projektering
Digitalt grundlag til rådgivere, tegnere og projektteams, der arbejder med eksisterende byggeri.
Registrering
Lejligheder, kontorer, trapperum, gange, kældre, loftsrum, teknikrum og fællesarealer.
As-built
Registrering af udførte eller eksisterende forhold som digital reference efter behov.
Leverancen aftales efter formålet
Skal data bruges til opmåling, projektering, CAD/BIM eller anden videre bearbejdning, aftales krav til præcision, filformat, koordinatsystem og detaljeniveau inden opgaven. Indvendig scanning kan efter behov kombineres med ScanByDrones udvendige dronebaserede dokumentation.
Fra bygning til brugbart digitalt datagrundlag
Opgaven afklares
Adresse, omfang, adgangsforhold, formål og ønsket leverance gennemgås inden scanningen.
Bygningen scannes
De aftalte områder registreres systematisk med fokus på sammenhæng, dækning og den efterfølgende anvendelse.
Data bearbejdes
Datasættet gennemgås, renses og leveres i det aftalte format sammen med relevant kvalitetskontrol.
Skal bygningen dokumenteres indefra?
Send adressen, omfanget og en kort beskrivelse af, hvad materialet skal bruges til. Så vurderer jeg opgaven og den relevante leverance.
